超有用的EXCEL折线图绘制技巧

发布时间:2021-08-31 Excel技巧

  各位小亲亲们,最近实验还顺利嘛?根据经验,只有像我一样热(zheng)爱(zha)学(bi)术(ye)的科研汪,才有可能在最后的关头实验开挂吧。

  用尽所有好运把辛辛苦苦纯化的蛋白免疫小鼠,ELISA 检测抗体效价相当高,正兴奋地要向老板展示高清无 P 折线图(如下),手头只有 EXCEL 怎么破,别急,贴心的小编手把手教你来画!



超有用的EXCEL折线图绘制技巧



  第一步:最关键,整理数据,按图示将数据整理成行 x 列形式,注意第一列即 X 轴横坐标标注。



超有用的EXCEL折线图绘制技巧



  第二步:选中所有数据,选择插入折线图左下角二维折线图(红圈标注)。



超有用的EXCEL折线图绘制技巧



  第三步:EXCEL 自动生成一张成型但粗糙的二维折线图。



超有用的EXCEL折线图绘制技巧



  第四步:选中背景横线,右击鼠标,选择删除。



超有用的EXCEL折线图绘制技巧

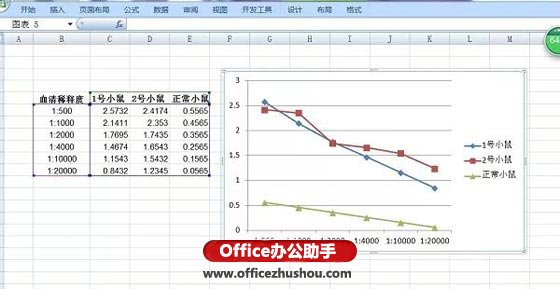

  第五步:删除背景横线后,接下来调整横坐标标示,一般文章里类似血清稀释滴度都是斜体。这个也好办,只要选中横坐标标示区,右击鼠标,在设置坐标轴格式里选择对齐方式,改变自定义角度至 - 40 即可。



超有用的EXCEL折线图绘制技巧

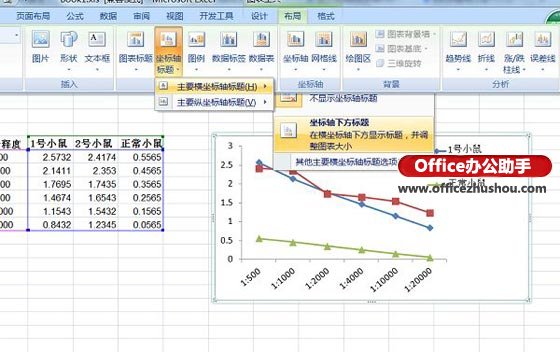

  第六步:接下来设置横纵坐标轴标题,选择布局坐标轴标题主要横(纵)坐标轴标题坐标轴下方标题,进行文本编辑即可。



超有用的EXCEL折线图绘制技巧

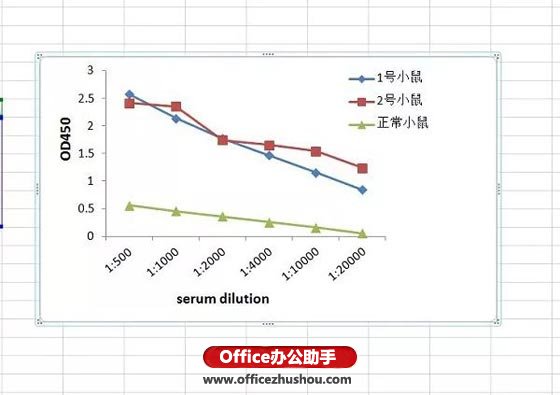

  第七步:总算能达到导师的要求了,而一般文章发表的图要求黑白色,可以在「设计」里进行设置,也可以选中折线进行修改。这里不再赘述。下一步主要是如何导出画好的图表,Excel 无法直接导出图表,截图又会损失清晰度,其实有好办法。



超有用的EXCEL折线图绘制技巧

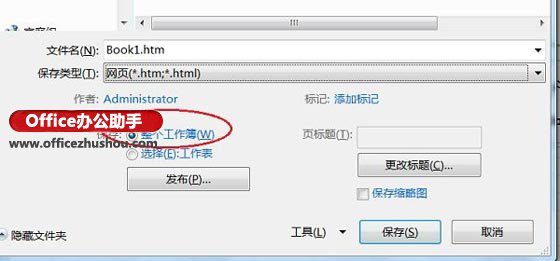

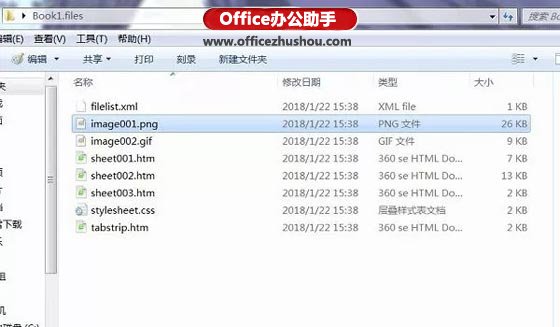

  第八步:我们将整个 EXCEL 保存成网页形式,并在下方选择保存「整个工作簿」,那么存储区就会形成一个文件夹,图表便会以图片形式输出。点开文件夹,里面就有你想要的。



超有用的EXCEL折线图绘制技巧





超有用的EXCEL折线图绘制技巧





超有用的EXCEL折线图绘制技巧





  完工啦,要知道你画的图越规范,导师就越觉得你很用心哦。加油!祝我们都能顺利毕业。
